Описание
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОНСТРУКТОРА МОДУЛЬНЫХ СТАНКОВ |
||
| Характеристика | Ед. изм. | Значение |
| Мощность двигателя | Вт | 144 |
| Частота вращения двигателя | об/мин | 20 000 |
| Напряжение питания | В | 12 |
| Мощность блока питания | Вт | 60 |
| Макс. диаметр обработки токарным станком по металлу | мм | 50 |
| Макс. длина заготовки токарного станка по металлу | мм | 135 |
| Центральная высота токарного станка | мм | 75 |
| Макс. диаметр обработки методом вращения | мм | 150 |
| Макс. расстояние между центрами | мм | 280 |
| Перемещение по оси X | мм | 145 |
| Перемещение по оси Y | мм | 32 |
| Перемещение по оси Z | мм | 32 |
| Площадь стола сверлильного станка | мм | 123×100 |
| Площадь рабочего места распиловочного станка | мм | 90×90 |
| Вес набора | кг | 12 |

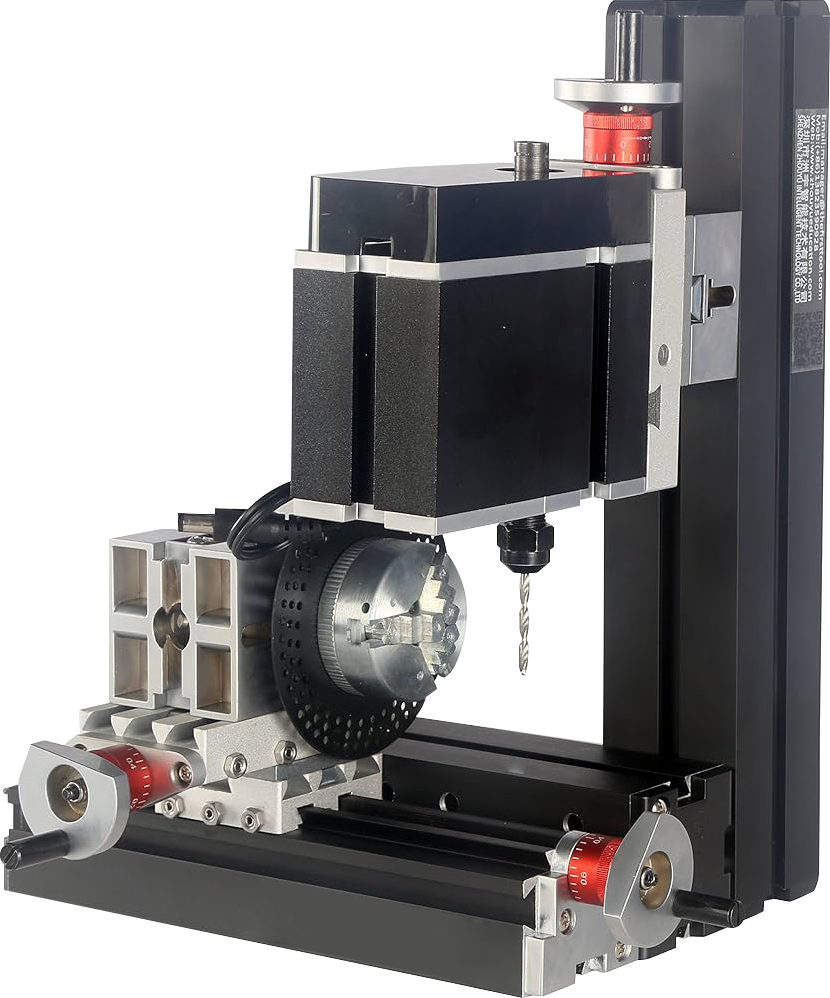

Универсальный конструктор модульных станков представляет собой инновационную образовательную платформу, позволяющую собрать 8 различных типов функционального оборудования из единого набора компонентов. Идеальное решение для оснащения учебных мастерских, кружков технического творчества и домашних лабораторий.
8 типов станков для сборки:
- Токарный станок для обработки древесины — классическая обработка деревянных заготовок
- Токарный станок для обработки пластмассы, композитных материалов, цветных металлов — расширенный функционал для различных материалов
- Вертикально-сверлильный станок с возвратным механизмом — точное сверление с автоматическим возвратом
- Вертикально-фрезерный станок — обработка поверхностей и создание пазов
- Горизонтально-фрезерный станок — альтернативная компоновка для специфических задач
- Дискошлифовальный станок — финишная обработка и шлифовка поверхностей
- Распиловочный станок — точная резка материалов
- Точильный станок — заточка инструмента и обработка кромок
Все модульные элементы конструктора совместимы между собой благодаря системе крепления «ласточкин хвост» с углом трапеции 60 градусов, что обеспечивает быструю переконфигурацию оборудования и высокую точность позиционирования.
Комплектация включает:
- Кейс для транспортировки и хранения
- Монтажную плиту 440×220 мм
- Металлические станины и кронштейны
- Супинеты продольной и поперечной подачи
- Электродвигатель 144 Вт с блоком питания
- Токарные патроны, планшайбы, центры
- Полный набор оснастки и инструментов
- Подробные инструкции на русском языке
Конструктор разработан для изучения основ машиностроения, механики и технологии обработки материалов. Рекомендуется для использования в образовательных учреждениях и технических кружках.
